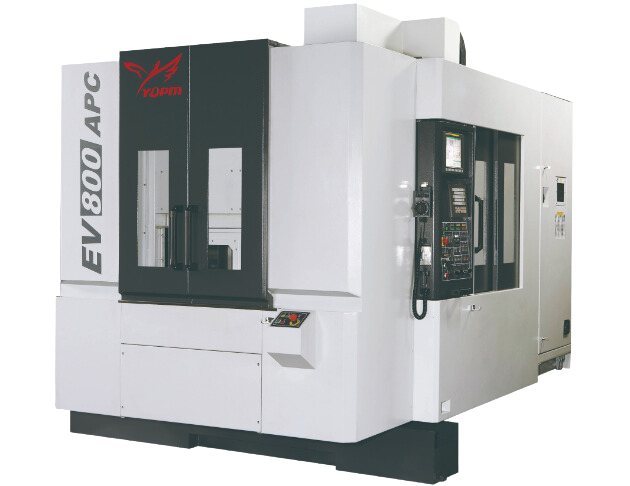

EV-800APC
索取報價EV-800APC 立式加工中心機專為大量、自動化的生產環境打造。內建自動工作台交換系統(APC),配備兩個 800 x 460 mm 工作台,加工的同時即可裝卸下一個工件,大幅減少非切削時間。高速線性滑軌搭配最高 36 m/min 的快速位移,為複雜精密零件帶來優異的動態精度與產能。
規格
| 項目 | 單位 | EV-800APC |
| 工作台 | ||
| 工作台尺寸 | 毫米 | 800 x 460 |
| 工作區域 | mm | 860 x 600 |
| T型槽 | 毫米 | 螺栓孔 60-M12 x P80 |
| 工作台數量 | 件 | 2 |
| 最大承載能力 | 公斤 | 250 |
| 行程範圍 | ||
| X/Y/Z軸最大行程 | 毫米 | 860 x 500 x 500 |
| 主軸端面至工作台面距離 | 毫米 | 120~620 |
| 主軸中心至立柱距離 | mm | 700 |
| 主軸 | ||
| 主軸錐度 | ISO No. 40 | |
| 主軸軸承內徑 | mm | Φ70 |
| 主軸轉速 | 轉/分 | 標準:8,000 皮帶傳動 選配:10,000 / 12,000 / 15,000 |
| 進給率 | ||
| X / Y / Z 軸進給率 | mm/min | 1~10,000 |
| X/Y/Z軸滑道 | 線性滑軌 | |
| X / Y / Z 軸快速位移 | m/min | 36 / 36 / 30 |
| 刀庫 | ||
| 刀具容量 | pcs | STD: 24; OPT: 30 |
| 刀具選擇 | 雙向 | |
| 最大刀具直徑 x 長度 | mm | Φ80 x 300 |
| 最大刀具重量 | kgs | 7 |
| 刀柄 | 標準:BT40;選配:CAT40, SK40, BBT40, HSK63A | |
| 驅動馬達 | ||
| 主軸驅動馬達 | kw | STD: ß12 (11/15); OPT: α8 (7.5/11); α12 (11/15) |
| X / Y / Z 軸伺服馬達 | kw | STD: ß12/ß12/ß22 (1.8/1.8/3) OPT: α12/α12/α22 (3/3/4) |
| 冷卻馬達 | 瓩 | 1.08 (50Hz) / 1.62 (60 Hz) |
| 排屑機馬達 | kw | 0.2 |
| APC 馬達 | 瓩 | 標準:ß22 (2.5);選配:α12 (3) |
| 精度 | ||
| 定位精度 | mm | ±0.004 |
| 重複精度 | mm | ±0.003 |
| 其他 | ||
| 電源需求 | kVA | 380-415 / 220V 21 KVA |
| 佔地面積 (長 x 寬 x 高) | 毫米 | 3,469 x 3,335 x 2,474 |
| 包裝尺寸 | 毫米 | 3,530 x 2,280 x 2,550 + 3,500 x 2,280 x 1,850 |
| 淨重 | 公斤 | 6,400 |
| 毛重 | 公斤 | 7,100 |
- 發那科 0i-MF(1) Plus 控制器,10.4" LCD, AICC II
- 主軸轉速 8,000rpm 皮帶式
- 主軸型式 BT40
- 主軸馬達 11/15kw
- 滾珠線軌
- 主軸油冷機
- 自動換刀機構 - 24把刀
- 切削水冷卻及沖屑系統
- 主軸錐孔清潔
- 移動式手輪(MPG)
- 電氣箱熱交換器
- 自動潤滑系統
- 全罩式防濺鈑金
- 工作燈
- 工作完了指示燈(三色)
- 剛性攻牙
- M80自動斷電系統
- 基礎調整螺絲及墊片
- 螺旋排屑機+集屑車
- 主軸轉速 10,000rpm 皮帶式
- 主軸馬達 7.5/11kw
- 滾柱線軌
- 鏈條式鐵屑輸送機 + 集屑車
- 三菱 M80 控制器
- 西門子控制器
- 海德漢控制器
- 主軸轉速 12,000rpm 直結式
- 主軸轉速 15,000rpm 直結式
- 主軸型式 BBT40/DIN40/HSK63A
- 2 段式齒輪箱
- 自動換刀機構 - 30把刀
- 電氣箱冷器機
- 清潔水槍
- 主軸中心出水
- 油水分離機
- 油霧回收機
- 自動刀長量測
- 工件量測裝置
- 光學尺
- CNC 數控分度盤
- 自動門
- 標壓器
- 變壓器
- CE安全標準
- 無人化量產:APC 雙工作台讓操作員在 A 工作台裝下一個工件,B 工作台正在切削,主軸利用率拉到接近 24/7
- 汽車零組件量產:中小型引擎件、傳動件、轉向系統零件
- 3C 電子量產:精密殼體、結構件,需要短週期時間的連接器組件
- 中小型精密模具:射出模具、壓鑄模具的量產與細部加工
- 自動化整合:可選配自動工件量測、自動刀長量測、自動門
- 多面加工:可選配 CNC 數控分度盤(第四軸 / 第五軸) 擴充加工能力
常見問題
Q:EV-800APC 的 APC 系統有什麼優勢?
A:EV-800APC 配備雙工作台自動交換系統(Automatic Pallet Changer, APC),可在機台加工其中一個工作台上的工件時,操作人員同時準備並裝夾另一個工作台上的下一件工件。此設計最大化主軸稼動率,實現接近 24/7 的連續生產能力,是量產線提升產能的關鍵配備。
Q2:EV-800APC 有哪些主軸選項?
A:EV-800APC 標配 8,000 rpm 皮帶式主軸。針對需要更高轉速或不同表面加工品質的應用,提供 10,000 / 12,000 / 15,000 rpm 等高速主軸選配方案,可依加工材料與精度需求彈性升級。
Q:EV-800APC 的刀庫容量與換刀速度如何?
A:EV-800APC 機台標配 24 支刀庫(可擴充至 30 支),採用雙向選刀系統(Bi-directional Selection),確保複雜加工序列中的換刀動作快速且穩定可靠,有效縮短換刀時間,提升整體加工效率。
