BML-500
索取報價小零件也值得硬軌的穩定
BML-500 是我們產品線中最小的硬軌機台:6 吋夾頭,最大加工長度 300 mm,主軸轉速最高 6,000 rpm,通孔 Φ56 mm。它為一種常被忽略的需求而生:小型精密零件,尤其是硬料與斷續切削,在輕型機台上容易產生震紋,硬軌的阻尼與剛性正好補上這個缺口。導軌由鏟花師傅手工鏟花,30 度床身斜度讓小零件加工的排屑順暢。高轉速加上剛性結構,讓小零件工廠能同時擁有。
BML-500 的兄弟機型
零件需要更大的夾持?BML-560S 升級到 8 吋夾頭與 Φ560 迴轉徑,BML-560M 再把加工長度延伸到 570 mm。需要 10 吋級距與 Y 軸、副主軸的升級路徑,則從 BML-600 家族開始 (參考:硬軌 vs 線軌選購指南)。
規格
| 項目 | 單位 | BML-500 |
|---|---|---|
| 標準 | ||
| 加工能力 | ||
| 最大旋徑 | mm | Φ500 |
| 床鞍最大旋徑 | mm | Φ390 |
| 最大加工直徑 | mm | Φ360 |
| 最大加工長度 | mm | 300 |
| 鞍座斜度 | ° | 30° |
| 行程範圍 | ||
| X 軸 | mm | 195 (180+15) |
| Y 軸 | mm | - |
| Z 軸 | mm | 330 |
| C 軸 | mm | - |
| W 軸 | mm | - |
| 主軸 | ||
| 主軸轉速 | rpm | STD: 50~6,000 (6") |
| 主軸鼻端 | A2-5 | |
| 主軸通孔直徑 | mm | Φ56 |
| 主軸前端軸承孔徑 | mm | Φ80 |
| 最大棒材直徑 | mm | Φ45 |
| 夾頭 | ||
| 油壓夾頭直徑 | inch | 6" |
| 刀塔 | ||
| 型式 | STD: 油壓式; OPT: 伺服式 | |
| 刀塔容量 | pcs | STD: 10; OPT: 8 |
| 型號 | STD: LS-160; OPT: LS-160SV | |
| 車刀 | mm | STD: 20 x 20; OPT: 25 x 25 |
| 搪刀 | mm | STD: Φ32; OPT: Φ40 |
| 換刀時間 (0~180°) | sec | LS-160: 1.8 (8T), 2.0 (10T) LS-160SV: 2.3 (12T) |
| 動力刀具 | ||
| 主軸轉速 | rpm | - |
| 進給率 | ||
| 快速進給率 | m/min | X: 20, Z: 24 |
| 尾座 | ||
| 型式 | 手動 | |
| 心軸直徑 | mm | Φ55 |
| 頂針錐度 | MT4 | |
| 心軸移動量 | mm | 80 |
| 尾座行程 | mm | 300 |
| 馬達 | ||
| 主軸馬達 | kw | ß8 (7.5/11) |
| 副主軸馬達 | kw | - |
| 動力刀塔 | kw | - |
| 軸向伺服馬達 | kw | X/Z - ß8/3000 (1.2) |
| 油壓泵浦 | kw | 0.745 |
| 鐵屑輸送機馬達 | kw | 0.2 |
| 冷卻水泵浦 | kw | 0.8 |
| 精度 | ||
| 定位精度 | mm | ±0.003 |
| 重複精度 | mm | ±0.002 |
| 電源 | ||
| 總電源容量 | KVA | 380-415 / 220V 15 KVA |
| 機台尺寸 | ||
| 高度 | cm | 150 |
| 佔地面積 (長 x 寬) | cm | 200 x 200 |
| 包裝尺寸 (含輸送機+集屑車) | cm | 265 x 227 x 191 |
| 淨重 (含輸送機+集屑車) | kg | 3,050 |
| 毛重 (含輸送機+集屑車) | kg | 3,275 |
- 發那科 0i-TF Plus 控制器
- 主軸馬達
- 油壓夾頭
- 油壓刀塔
- 外徑刀座
- 搪刀座
- 搪刀柄套(Φ8,10,12,16,20,25 x O.D.32)
- 斜度套筒(MT No. 1, 2 x O.D. 32)
- 尾座心軸(MT4)
- 切削水系統
- 手動尾座
- 水箱裝置
- 鏈條式鐵屑輸送機+集屑車
- 基礎調整螺絲及墊片
- 集中潤滑系統
- 工作燈
- 工具箱
- 工作完了指示燈(三色)
- 上方沖屑裝置
- 夾頭吹氣
- 操作/維護/電器手冊及零件清冊
- 三菱、西門子控制器
- 筒型夾頭
- 棒材送料機
- 棒材送料機介面
- VDI / BMT 刀塔(10 或 12 刀)
- 油霧收集器
- 自動門
- 手動刀長量測
- 自動刀長量測
- 變壓器
- CE安全標準
- GTP、ZF 或 YDPM 2段式齒輪箱
- 吊架
- 穩壓器
- 切削水冷卻裝置
- 電箱冷氣機
- 手動中心架
- 油壓中心架
- 工作收集器
- 油水分離機
- 清潔水槍
- 刮刷式鐵屑輸送機
- 10 或 20 bar 高壓刀尖出水裝置
- 刀具負載監控
- 光學尺

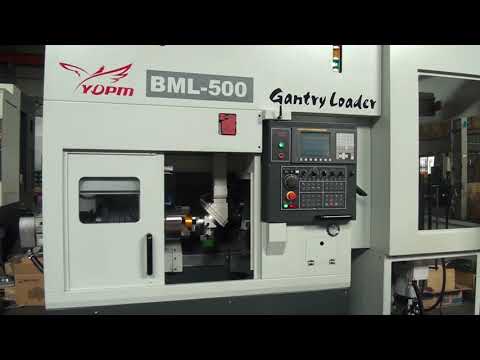

影片
常見問題
Q: BML-500 的最大加工長度是多少?
A: 300 mm,搭配 6 吋夾頭,最大旋徑 Φ500 mm,最大加工直徑 Φ360 mm。
Q: 什麼時候該從 BML-500 升級到 BML-560?
A:當零件需要 8 吋夾頭或更長的加工長度時。BML-560S 涵蓋 320 mm,BML-560M 延伸到 570 mm,同屬 Φ560 最大旋徑級距。
Q: 小零件為什麼要選硬軌機台?
A:關鍵在阻尼與穩定性。硬料與斷續切削時,手工鏟花的硬軌能守住表面品質與幾何精度,6,000 rpm 主軸則讓小直徑切削速度不打折。
