A: MH-500 PLUS 標準配備 500×500mm 工作台，最大承載 500kg。另可選配 400×400mm 工作台，承載 400kg。
A: 雙工作台 APC 系統可在一座工作台進行加工的同時，另一座工作台於另一端進行裝夾與準備 — 實現不間斷的生產循環，大幅縮短非切削時間。
可以，奕達精機具備豐富的 OEM 經驗，長期為國際知名品牌供應臥式綜合加工機。歡迎與我們的團隊聯繫，討論您的 OEM 供應或聯合品牌合作需求！

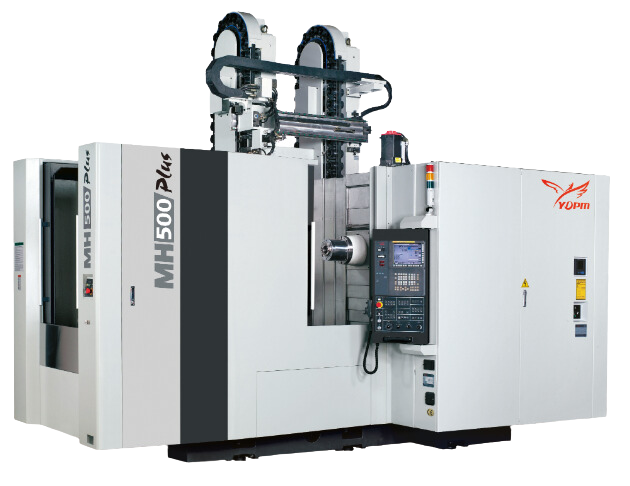

MH-500 PLUS 沿用 MH-500 的 500×500 mm 工作台規格與 BT50 主軸介面，但在主軸系統、定位精度與熱穩定性方面提供升級規格。保留 MH-500 的所有產線優勢 — 雙工作台 APC、BT50 高扭矩切削、多面量產加工 — MH-500 PLUS 在這些優勢上疊加更高的精度等級。對於同時承接一般量產與高精度訂單的綜合型工廠，這款機台讓您不必為了高精度訂單另外採購不同等級的設備。
MH-500 PLUS 在台中製造，採用奕達精機在中重型臥式加工領域的最高品質標準。出廠前的精度檢驗報告比 MH-500 標配版本更嚴格，確保升級後的精度規格能在實際量產條件下穩定維持。
| 項目 | 單位 | MH-500 PLUS（經濟型） | MH-500 PLUS（專業型） |
|---|---|---|---|
| 工作台 | |||
| 工作台尺寸 | mm | 500 x 500 | |
| 螺栓孔 | mm | 24-M16 x P100 | |
| 最大負荷 | kgs | 500 | |
| B軸最小分割精度 | ° | 標準: 0.001°; 選配: 1° | |
| 重複定位精度 | ±4″ | ||
| 工作台數量 | pcs | 2 | |
| B軸最高轉速 | rpm | 標準: 35 (0.001°); 選配: 25 (1°) | 標準: 50 (0.001°); 選配: 25 (1°) |
| 工件最大加工直徑 | mm | Φ780 | |
| 工件最大加工高度 | mm | 750 | |
| 行程範圍 | |||
| X/Y/Z軸行程 | mm | 800 / 650 / 800 | |
| 主軸鼻端至工作台距離 | mm | 150~950 | |
| 主軸中心至工作台距離 | mm | 50~700 | |
| 主軸 | |||
| 主軸錐度 | ISO No. 50 | ||
| 主軸前端軸承內徑 | mm | Φ90 | |
| 主軸轉速 | rpm | 標準: 50~10,000 (直結式) | |
| 進給率 | |||
| X/Y/Z軸切削進給率 | mm/min | 1~24,000 | |
| X/Y/Z軸快速進給率 | m/min | 48 | 60 |
| X/Y/Z軸最小設定單位 | mm | 0.001 | |
| 回授單元 | 光學尺（選配） | ||
| 刀庫 | |||
| 刀具容量 | pcs | 標準: 40; 選配: 60, 120 180 | 標準: 40; 選配: 60, 120, 180 |
| 選刀方式 | 隨機記憶 | ||
| 刀具最大直徑（無鄰刀） | mm | Φ250 | |
| 刀具最大長度 | mm | 400 | |
| 刀具直徑 | mm | Φ125 | |
| 刀具最大重量 | kg | 20 | |
| 刀柄規格 | 標準: BT50; 選配: CAT50, BBT50, HSK100A | 標準: BT50; 選配: CAT50, BBT50, HSK10A | |
| 馬達 | |||
| 主軸馬達 | kw | 標準: αiT15 / 12,000 (15/18.5); 選配: αiT18 (18/22) | 標準: α22iT/12,000 (22/26) |
| X/Y/Z/B軸伺服馬達 | kw | α12 x 2 / α30 / α30 / α22 (3 / 7 / 7 / 4) | α22is x 2 / α50is / α30is / α22 (4.5 / 5.5 / 5.5 / 4) |
| 主軸潤滑系統馬達 | kw | 0.37 | |
| 集中潤滑系統 | W | 12 | |
| 液壓油馬達 | kw | 3.7 | |
| 冷卻水馬達 | kw | 0.85 (50Hz) x2 / 1.29 (60Hz) x2 | |
| 鐵屑輸送機馬達 | kw | 0.2 | |
| 自動工作台交換馬達 | kw | 3 | |
| 自動換刀馬達 | kw | 3 | |
| 換刀臂馬達 | kw | 2.2 | |
| 精度 | |||
| 定位精度 | mm | ±0.004 | |
| 重複精度 | mm | ±0.003 | |
| 總電源容量 | KVA | 380-415 / 220V 775 KVA | 380-415 / 220V 75 KVA |
| 其他 | |||
| T-T 換刀時間 | sec | 3.5 | 2.1 |
| P-P 工作台交換時間 | sec | 6.8 | |
| 機器外觀尺寸（長×寬×高） | mm | 5,480 x 3,220 x 2,789 (40 tools) | |
| 包裝尺寸 | cm | 429 x 229 x 256 (machine); 448 x 230 x 234 (incl. 40-tool ATC) |
492 x 229 x 256 (machine); 448 x 230 x 234 (incl. 40-tool ATC) |
| 淨重 | kgs | 12,900 + 3,420 (40-tool ATC) | |
| 毛重 | kgs | 13,350 + 4,350 (40-tool ATC) | |
● Fanuc 0i-MF Plus 控制器（10.4 吋液晶螢幕）
● 10,000 rpm 直結式主軸
● BT50 主軸錐度
● 主軸馬達 15 / 18.5 kW（經濟型標配）/ 22 / 26 kW（專業型標配）
● 主軸油冷卻系統
● 40 把刀庫
● 切削冷卻液系統
● 集中潤滑系統
● 工作台 0.001° 分割 (螺栓孔式)
● 線軌
● 鏈條式輸送機 +集屑車
● 全罩式防濺鈑金
● 自動交換雙工作台
● 工作燈
● 控制器升級：Siemens 控制器、Heidenhain 控制器
● 主軸轉速升級：12,000 rpm / 15,000 rpm 直結式主軸
● 刀具規格升級：BBT50 / DIN50 / HSK100A
● 主軸馬達升級：18 / 22 kW（經濟型選配）
● 2 段變速齒輪箱（15 / 18.5 kW，重切削用）
● 刀庫容量擴充：60 把刀、120 把刀、180 把刀
● 1° 分度盤精度
● 單工作盤配置
● 刮板式輸送機 +集屑車
● 自動刀長量測裝置
● 自動工件量測裝置
● 工作台沖洗裝置
● 油壓夾治具介面
● 油霧收集器
● 油水分離機
● 主軸中心出水
● 滾珠螺桿油冷
● 光學尺
● 自動門
● 變壓器
● CE 安全認證
● 多工作盤自動交換系統（Multi-pallet pool，可客製化）
● 大型汽車量產加工：引擎缸體、變速箱殼體、底盤結構件、轉向系統大型零件
● 大型 3C 電子量產：大型精密殼體、伺服器機殼、結構件
● 中大型精密模具：大型射出模具、壓鑄模具、模具基座、模穴加工
● BT50 主軸提升剛性：BT50 主軸搭配 Box-in-Box 結構與雙螺桿 X 軸，吃得下大切深與斷續切削，是 BT40 機台難以處理的工件
● 單次裝夾完成多面加工：標配 B 軸分度盤（0.001° 分度精度，Ø780 最大工件迴轉）讓大型工件在單次裝夾下完成多面加工，避免立式加工中心多次拆裝夾累積的公差誤差
● 無人化大型工件量產：標配雙工資握台自動交換（P-P 換台時間 6.8 秒），可選配多工作盤自動交換系統擴充至 4–6 工作盤，配合 60 / 120 / 180 把刀庫，適合小批量多品項的大型工件自動化生產
