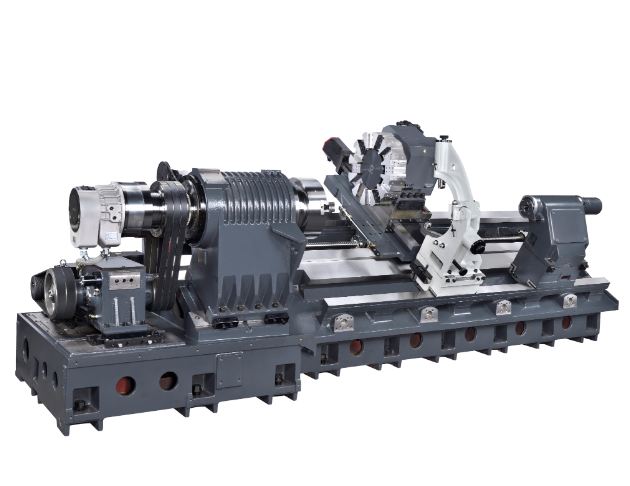

ML-800LY 是線軌這側 Y 軸能力延伸最長的配置：2,925 mm 加工長度、15 吋夾頭、±80 mm Y 軸行程，C 軸與動力刀塔標配。它為長工件問題最難的版本而生：接近三米、沿長度還帶著鍵槽、平面與橫孔的軸與輥輪，把這種工件重新裝夾到銑床上，是整份製程計畫裡風險最高的一步。60 度床身守住整段行程的剛性，線軌讓特徵之間的長距離移動不浪費時間，中心架在出廠前依您的工件配置與測試。
ML-800SY 與 ML-800MY 在 925 與 1,925 mm 提供相同能力。只需要車削？ML-800L 保留完整 3,000 mm。重切削？BML-800LY 是硬軌版本（參考：長軸加工與 Y 軸兩份選購指南）。
A：2,925 mm，標配 15 吋夾頭，Y 軸行程 ±80 mm，C 軸與動力刀塔標配。
A：LY 加上 Y 軸，對應沿長度分布的特徵，用 75 mm 加工長度（2,925 對 3,000 mm）交換；800L 是純車削版本。
A：依長徑比搭配尾座與中心架。中心架會依您的工件在出廠前完成配置與測試。
| 項目 | 單位 | ML-800LY |
|---|---|---|
| 加工能力 | ||
| 最大旋徑 | mm | Φ800 |
| 床鞍最大旋徑 | mm | Φ600 |
| 最大加工直徑 | mm | Φ600 |
| 最大加工長度 | mm | 2,925 |
| 鞍座斜度 | ° | 60° |
| 行程範圍 | ||
| X 軸 | mm | 305 (300+5) |
| Y 軸 | mm | ±80 |
| Z 軸 | mm | 3,150 |
| C 軸 | mm | 360° (0.001°) |
| W 軸 | mm | – |
| 主軸 | ||
| 主軸轉速 | rpm | 標準: 50~2,000 (15″) ; 選配: 2,500 (12″) / 1,200 (15″) / 1,000 (18″) |
| 主軸鼻端 | 標準: A2-11 ; 選配: A2-8 / A2-15 / A2-15 | |
| 主軸通孔直徑 | mm | 標準: Φ86 (10″); 選配: Φ91 (10″), Φ105 (12″) |
| 主軸前端軸承孔徑 | mm | 標準: Φ120 (10″); 選配: Φ130 (10″, 12″) |
| 最大棒材直徑 | mm | 標準: Φ75 (10″); 選配: Φ78 (10″), Φ91 (12″) |
| 夾頭 | ||
| 油壓夾頭直徑 | inch | 標準: 15″; 選配: 12″ / 15″ 超尺寸 / 18″ |
| 刀塔 | ||
| 型式 | 動力刀塔 (BMT75) | |
| 刀塔容量 | pcs | 標準: 12 |
| 型號 | 434.025 | |
| 車刀 | mm | 32 x 32 |
| 搪刀 | mm | Φ50 |
| 換刀時間 (0~180°) | sec | 1.26 |
| 動力刀塔 | ||
| 主軸轉速 | rpm | 4,000 |
| 進給率 | ||
| 快速進給率 | mc/min | X: 30, Z: 30, Y: 24, C: 200 rpm |
| 尾座 | ||
| 型式 | 自動 | |
| 心軸直徑 | mm | 標準: Φ125; 選配: Φ150 |
| 頂針錐度 | 標準: MT5 固定式; 選配: MT5 旋轉式 | |
| 心軸移動量 | mm | 160 |
| 尾座行程 | mm | 3,100 |
| 馬達 | ||
| 主軸馬達 | kw | 標準: α22/7,000 (22/26); 選配: α30/6,000 (30/37) |
| 副主軸馬達 | kw | – |
| 動力刀塔馬達 | kw | α6/10000 (5.5/7.5) |
| 軸向伺服馬達 | kw | X/Y/Z – α22 (4.0) |
| 油壓泵浦 | kw | 2.24 |
| 鐵屑輸送機馬達 | kw | 0.2 |
| 冷卻水泵浦 | kw | 1.3 |
| 精度 | ||
| 定位精度 | mm | X/Z: ±0.006, Y: ±0.003 |
| 重複精度 | mm | X/Z: ±0.005, Y: ±0.003 |
| 電源 | ||
| 總電源容量 | KVA | 380-415 / 220V 30 KVA |
| 機台尺寸 | ||
| 高度 | cm | 256 |
| 長 x 寬 | cm | 705 x 229 |
| 包裝尺寸（含輸送機+集屑車） | cm | 706 x 231 x252 |
| 淨重（含輸送機+集屑車） | kg | 18,200 |
| 毛重（含輸送機+集屑車） | kg | 19,300 |
