A: 1,300 × 680 mm 的工作範圍可寬裕容納長度約 1,200 mm、寬度約 600 mm 以內的工件，並保留足夠的夾具與刀具操作空間。典型應用包含大型液壓閥塊、中型模具基座（800-1,000 mm 級）、農業機械鑄件、一階汽車結構鑄件等。
若您的工件經常超過 1,200 mm，BMV-1500 會是更實際的選擇 — 在過於緊湊的工作範圍內裝夾長型工件，會造成操作可及性問題，反而拖慢整個生產週期。
硬軌結構正是為長期幾何精度穩定而設計的 — 這就是我們相對於線軌機台、接受較慢快速進給所換來的優勢。在正常潤滑與標準保養下，BMV-1300 的幾何精度設計上能在數年的重型量產中維持在出廠規格內。
原理是機械性的：手鏟滑動接觸面將負載分散在比線軌滑塊大得多的面積上，磨耗較慢且更均勻。當磨耗最終需要處理時，箱型滑軌表面可以重新研磨修整 — 這是線軌機台無法以相同方式提供的維護路徑。

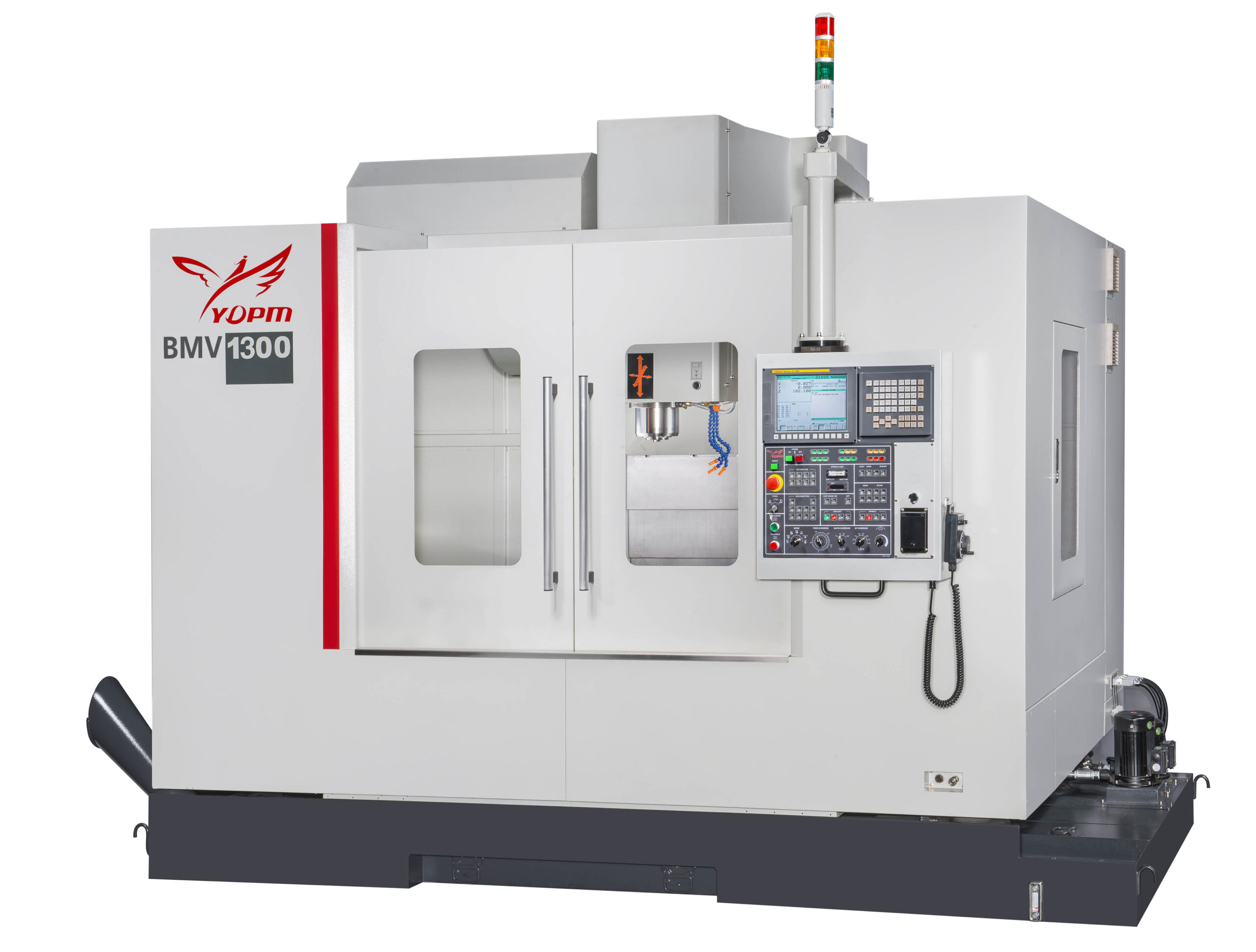

BMV-1300 是一台重型硬軌立式加工中心，專為日常硬化鋼、鑄鐵、模具鋼的量產工廠所設計。1,300 mm 的 X 軸行程，能夠穩穩處理同級線軌 VMC 在強力切削下難以勝任的中大型工件。三軸全數採用手工鏟花硬軌，吸震性能讓您敢放心拉高進給率與切削深度，不用怕震刀，也不用擔心表面粗度跑掉。
硬軌的價值不只在於負荷重切削，更在於精度撐得久。寬廣的滑動接觸面把負載分散在比線軌滑塊大上許多的面積，這代表機台幾何精度可以維持好幾年，不是用幾個月就要校一次。對於做模具基座、大型鍛件、或必須在數萬次循環中穩定保持公差的精密件的工廠來說，這個長期穩定性，跟出廠檢驗報告上那組漂亮的初始數字一樣重要。
BMV-1300 在台中製造，跟整個 BMV 系列出自同一條生產線、同一套手工鏟花標準。當您的零件以難加工材料為主、生產排程經不起機台精度漂移時，BMV-1300 就是正解——同樣的鏟花工藝、同樣的幾何檢驗標準，搭配真正符合您加工尺寸需求的工作範圍。
| 項目 | 單位 | BMV-1300 |
|---|---|---|
| 工作台 | ||
| 工作台尺寸 | mm | 1,500 × 650 |
| 加工範圍 | mm | 1,300 × 680 |
| T 型槽 | mm | CD125 × 18 × 5 |
| 工作台數量 | 只 | 1 |
| 工作台最大負荷 | kg | 1,200 |
| 行程 | ||
| X / Y / Z 軸行程 | mm | 1,300 / 680 / 680 |
| 主軸鼻端至工作台面距離 | mm | 150 ~ 830 |
| 主軸中心至立柱距離 | mm | 760 |
| 主軸 | ||
| 主軸錐度 | — | ISO No. 40 |
| 主軸前端軸承內徑 | mm | Ø70 |
| 主軸轉速 | rpm | 標配：10,000 皮帶式 選配：8,000 / 12,000 |
| 快速位移 | ||
| X / Y / Z 軸快速進給率 | m/min | 18 |
| X / Y / Z 軸滑軌形式 | — | 硬軌 |
| X / Y / Z 軸切削進給率 | mm/min | 1 ~ 12,000 |
| 儲刀倉 | ||
| 刀具容量 | 支 | 標配：24 選配：30 |
| 選刀方式 | — | 最短路徑 |
| 相鄰刀具最大直徑 × 長度 | mm | Ø80 × 300 |
| 刀具最大重量 | kg | 7 |
| 刀具刀柄規格 | — | 標配：BT40 選配：CAT40, SK40, BBT40, HSK63A, BT50 |
| 驅動馬達 | ||
| 主軸驅動馬達 | kW | α15（15 / 18.5） |
| X / Y / Z 軸伺服馬達 | kW | α22（4） |
| 切削水馬達 | W | 1,080（50 Hz） / 1,620（60 Hz） |
| 鐵屑輸送機馬達 | W | 200 |
| APC 馬達 | kW | — |
| 精度 | ||
| 定位精度 | mm | ±0.005 |
| 重複定位精度 | mm | ±0.004 |
| 其他 | ||
| 電源 | kVA | 380-415 / 220V，30 kVA |
| 機械尺寸（寬 × 深 × 高） | mm | 4,045 × 2,599 × 2,878 |
| 包裝尺寸（寬 × 深 × 高） | mm | 4,420 × 2,300 × 2,530 ＋ 1,050 × 800 × 920 |
| 淨重(約) | kg | 機台：7,980 配件：1,500 |
| 毛重(約) | kg | 機台：9,000 配件：1,650 |
典型應用包含：大型模具加工、液壓與氣壓閥塊、農業機械鑄件、油氣設備零件、船舶引擎零件、一階汽車結構鑄件 — 任何需要在重型材料上長時間加工，且要求機台幾何穩定性的場域。
● 發那科 0i-MF(1) Plus 控制器,10.4" LCD, AICC II
● 主軸轉速 10,000rpm 皮帶式
● 主軸型式 BT40
● 主軸馬達 15/18.5kw
● 滾柱線軌
● 主軸油冷機
● 自動換刀機構 - 24把刀
● 切削水冷卻及沖屑系統
● 主軸錐孔清潔
● 移動式手輪(MPG)
● 電氣箱熱交換器
● 自動潤滑系統
● 全罩式防濺鈑金
● 工作燈
● 工作完了指示燈（三色）
● 剛性攻牙
● M80自動斷電系統
● 基礎調整螺絲及墊片
● 螺旋排屑機+集屑車
● 主軸型式 BT50
● 主軸型式 BBT50/DIN50/HSK100A
● 滾珠線軌
● 三菱 M80 控制器
● 西門子控制器
● 海德漢控制器
● 主軸轉速 12,000rpm 直結式
● 主軸轉速 15,000rpm 直結式
● 主軸型式 BBT40/DIN40/HSK63A
● 鏈條式鐵屑輸送機 + 集屑車
● 2 段式齒輪箱
● 自動換刀機構 - 30把刀
● 電氣箱冷器機
● 清潔水槍
● 主軸中心出水
● 油水分離機
● 油霧回收機
● 自動刀長量測
● 工件量測裝置
● 光學尺
● CNC 數控分度盤
● 自動門
● 穩壓器
● 變壓器
● CE安全標準
● 中大型工件重切削：1,300 mm X 軸搭配硬軌設計，適合大型鑄件、鍛件重粗加工
● 大型模具加工：射出模具、壓鑄模具、大型模具基座
● 硬化材料加工：模具鋼、硬化鋼大切深、斷續切削
● 汽車重型零件量產：引擎缸體、變速箱殼體、底盤大型零件
● 農業與工程機械零件：液壓閥塊、大型結構件、能源產業零件
● 多面加工：可選配 CNC 數控分度盤擴充為四軸加工
